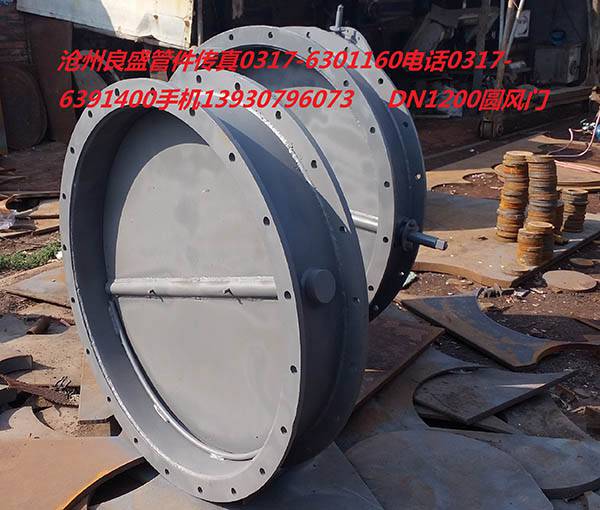

    圆风门DN1200
    来源:不锈钢罐壁通气孔生产厂家    发布日期:2016-12-17


    手动圆风门传动方式分为手动、电动、气动 圆风门结构形式分垂直板式和斜板式。 小型风门大多采用铸铁加工而成大型高温风门一般多采用钢板焊接后再加工而成。圆风门主要有壳体、门板、端轴轴封等组成见附图。小型壳体、门板采用铸铁加工而成大型壳体采用钢板焊接后加工成形门板用钢板制作。门板两端有轴孔端轴嵌入后与门板轴孔配钻铰锥销孔后再用定位锥销连接。端轴采用35钢。主端轴一端轴颈用填料密封另一端端轴短轴用盖封闭。蝶阀的外壳突出部分及轴头轴头一般是方形的是供装设蜗轮箱的或安装电动装置直联用的如用连杆推动轴头处直接装配曲柄即可。同时壳体上装有门板全开限位钉保证门板在全开位置。
